WYQ型電動液壓彎管機是一種新型的彎管等多用工具。它具有結構合理，操作方便，使用安全，裝卸快速，一機多用等優點�？蓮澊蟊诤�、大彎徑的重型彎管機。
一、WYQ電動液壓彎管機（電動彎管機）技術參數
若需要小壁厚，小管徑的請選擇SWG系列手動液壓彎管機(22-114mm)  或 DWG系列電動液壓彎管機(22-114mm)
若需要更小壁厚和更小管徑的請選擇SWG-22B手動彎管機(8-22mm)   或 SWG-25手動彎管機(10-25mm)
若需要自動液壓彎管機請進入STYW60C自動液壓彎管機(22-60mm)

二、 WYQ電動液壓彎管機（電動彎管機）結構及工作原理

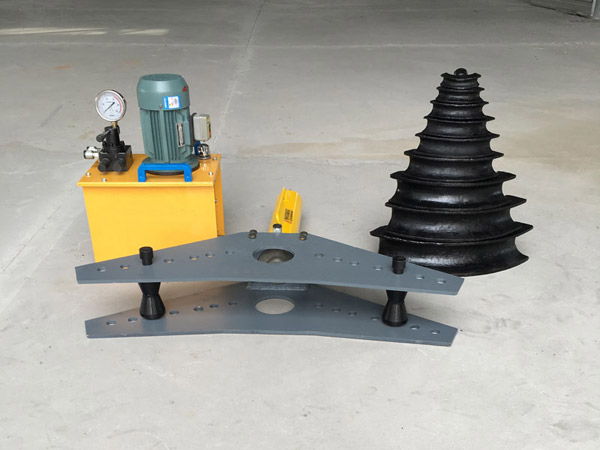

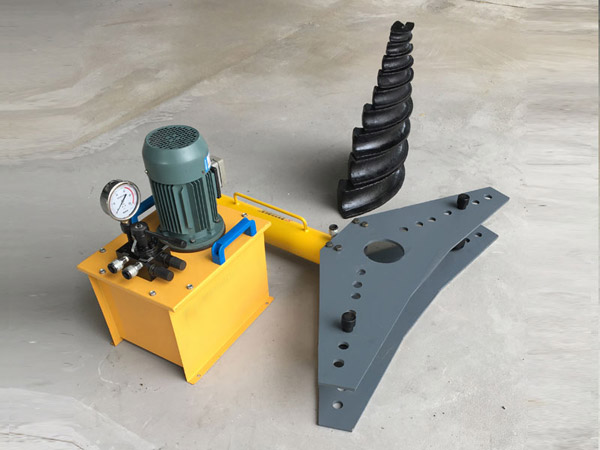

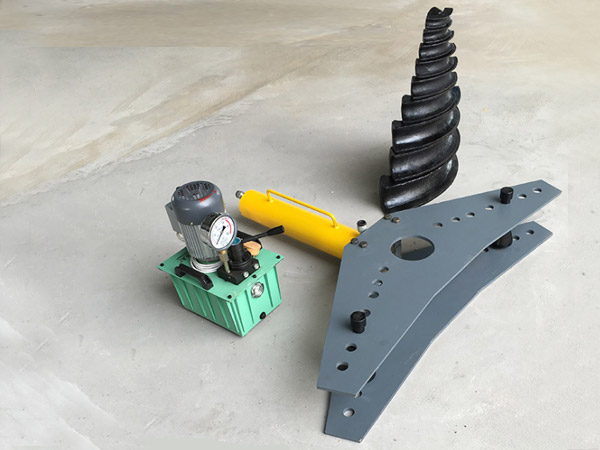

　　 由電動油泵（10），高壓油管（12），快速接頭（13），工作油缸（8），柱塞（7），彎管部件[包括上花板（3），下花板（14），模頭（4），輥軸（2）]組成。由電動油泵輸出的高壓油，經高壓油管送入工作油缸內，高壓油推動工作油缸內柱塞，產生推力，通過彎管部件彎曲管子 。
三、 用途
　　 彎管機適用于工廠、倉庫、碼頭、建筑、鐵路、汽車等按裝管道和修理。它除了具有彎管功能外，還能卸下彎管部件（油缸）作為分離式液壓起頂機使用。
四、 結構圖. 彎管性能表

圖3.芯軸使用時的加工范圍

五 、使用方法及注意事項
1、使用方法：
（1） 參照電動油泵使用說明書。
（2） 先將工作油缸（8）旋入方檔塊（6）的內螺紋，使油缸后端裝在支架上的車輪向下。
（3） 根據所彎管子的外徑選擇模頭（4），套在柱塞（7）上，將兩只輥軸所對應槽向著模頭，然后放入相應尺寸的花板（3）孔中，再將上花板蓋上，將所彎管子插入槽中，再將高壓油管（12）端部的快速接頭（13）活動部份向后拉并套在工作油缸（8）的接頭上，將電動油泵（10）上的放油螺釘（11）旋緊，即可彎管。彎管完畢，放松放油螺釘，柱塞（7）即自動復位。
2、注意事項：
（1） 參照電動油泵使用說明書。
（2） 在有載荷時切忌將快速接頭卸下。
（3） 本機具是用油為介質，要做好油及本機具的清潔保養工作，以免淤塞或漏油，影響使用效果。

1、車輪 　　8、油缸
2、輥軸 　　9、支架
3、上花板　 10、電動油泵
4、模頭 　　11、放油螺釘
5、連桿板　 12、高壓油管
6、方檔塊　 13、快速接頭
7、柱塞 　　14、下花板 　

購買彎管機選型需提供:管子外徑: （ ） mm;管子壁厚: （ ） mm
特殊可提供:彎曲半徑: （ ） ×管徑(可選4倍或6倍);模具材質: （ ） (鑄鐵或鑄鋼);油泵: （ ） (電動或手動)
